Fabrications

Fabrication de pièces …

Exemple de réalisation de pièces mécaniques, jeu d’inserts à souder, cales de différentes épaisseurs en alu destinées à compenser la diminution de hauteur d’une culasse et d’un cylindre rectifiés, ces usinages ne permettant plus de régler correctement les soupapes, réalisation de bagues entretoises servant à fixer des disques sur un moyeu avant.

inserts

inserts

Dunant-cales

Dunant-cales

Entretoise-B1

Entretoise-B1



Réparation d’un compteur BMW R80G/S

Ceci est la triste histoire d’une BMWR80 G/S qui est tombée de son lift …En plus des nombreux éléments cassés ou tordus qui ont été redressés, changés, repeins, le compteur a été desserti sous l’impact, sa lunette tordue, son axe de remise à zéro cassé et son bouton de reset arraché.
Le problème est que M. BMW n’a plus cette pièce en stock donc il faut réparer… Ce compteur a été envoyé chez un spécialiste près de Lausanne mais qui c’est révélé surtout spécialiste dans le montant des devis (320 CHF) gloups…. Ne reste plus que la solution de réparer soi même sans trop compter ses heures mais qu’elle joie d’utiliser ses propres mains.

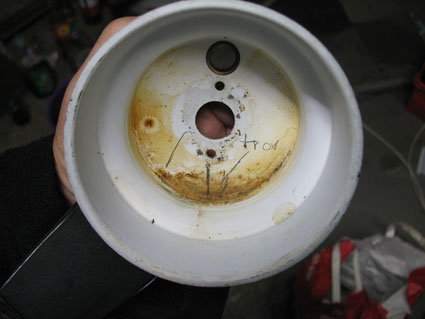

Le boîtier des compteur BMW est souvent un peu une baignoire car le verre laisse passer l’eau.
Il a été fait un trou pour permettre à l’eau de sortir.
Faute de pouvoir lui interdire l’entrée…

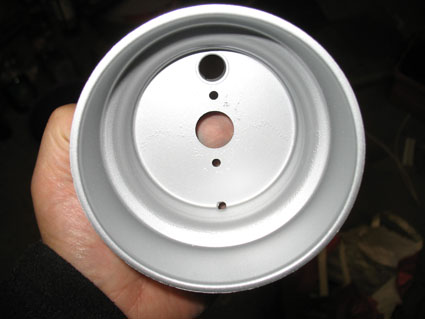

Donc perçage, sablage, zingage à froid et peinture

R80 compteur 1

R80 compteur 1

R80 compteur 2

R80 compteur 2

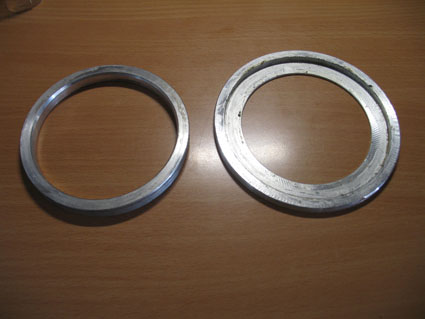

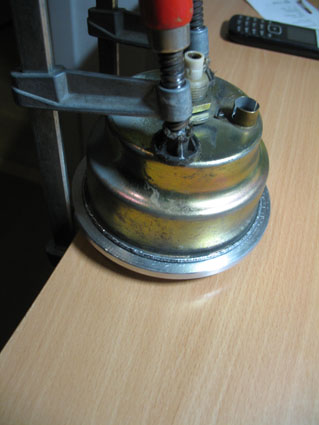

Tournage de deux cercle en alu servant à redresser la lunette qui est bien tordue et à la remettre en forme (à la presse) ainsi qu’à la tenir en vue du sertissage.

R80 compteur 5

R80 compteur 5

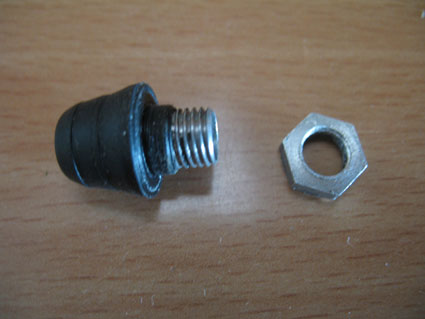

Achat d’un caoutchouc neuf car l’existant était cassé, puis tournage d’une vis et d’un écrou en alu en pas fin.

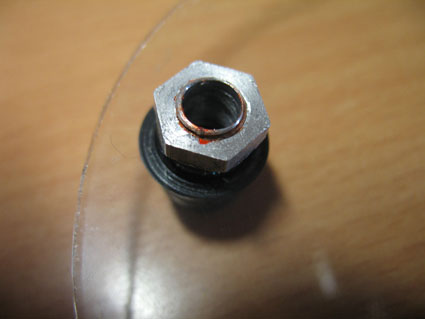

nettoyage de la vitre et montage avec un point de rouge à ongles afin de freiner l’écrou (un point, pas un gros tas…)

R80 compteur 3

R80 compteur 3

R80 compteur 4

R80 compteur 4

R80 compteur 6

R80 compteur 6

R80 compteur 7

R80 compteur 7

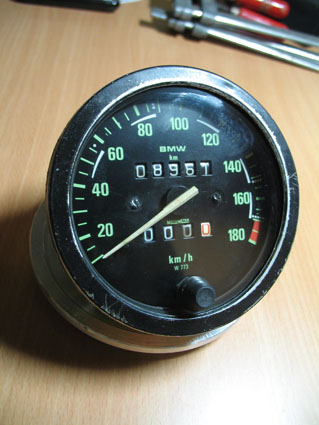

Et voila, après un gros sac de copeaux, une bonne dose de sueur et pas mal de cogitations, le compteur de la belle, qui, faute d’être neuf, est remis en ordre et présente un meilleur aspect.
Prêt pour tailler la campagne !
