R90S

En préparation…

Voilà un Racer BMW R90S qui est pratiquement fini et qui a subit moultes modifications depuis son achat, dans le désordre : suppression de toute la partie électrique non utile à sa fonction « course » donc plus de phare, plus de feu arr, plus de partie interne (alt etc), réalisation d’un nouveau schéma électrique et réalisation d’une électronique d’assistance pour les deux bobines de K100 qui ont remplacés les deux bobines de deuche, ainsi il devrait être meilleur dans les tours, réalisation de deux supports d’étriers des disques avant afin de remplacer la bidouille qui était montée, réalisation d’un système de tirage plus rapide mais en remettant une poignée de gaz/frein BMW avec de nouveaux câbles de gaz, remplacement des ressorts de fourches par des ressorts progressifs ainsi que d’un système de durcissement réglable, remplacement des amortisseurs arrière d’origine par des Mazzorchi, remplacement des filtres à air genre KN qui étaient « pourris » par des cornets, modification du support de selle, modification de la fixation et de la position du garde boue arrière, réalisation d’une pièce en alu afin de finir le passage de roue, refaire la fixation de l’araignée avant qui était fixée avec des écrous « collés » et non véritablement soudés, échange des roulements de la colonne de direction (les anciens étaient vraiment HS…)

Le Racer avant son achat

90S grise

90S grise

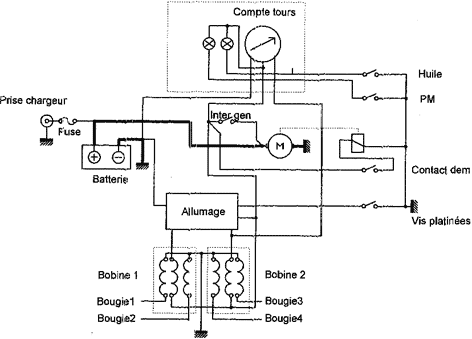

Voilà à quoi ressemble le schéma électrique du Racer…

electricite

electricite

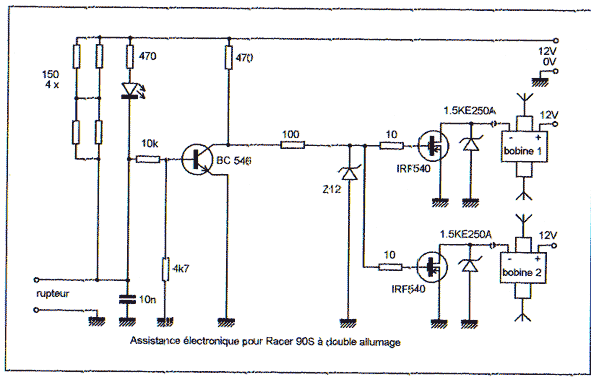

Le schéma ci-dessous est le montage réalisé pour l’assistance des vis platinées afin de commander 2 bobines avec un courant de commande de 100mA.

electronique

electronique

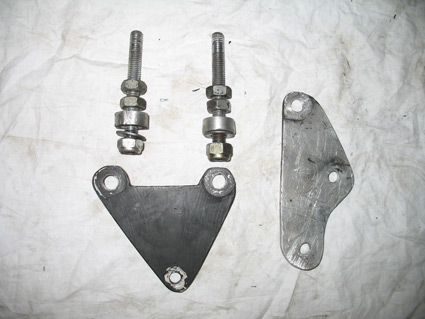

Fixation des étriers à l’achat

attache-frein

attache-frein

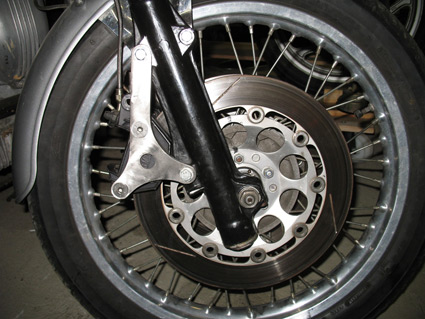

Fixation des étriers actuelle

attache-frein-2

attache-frein-2

reglage-ressort

reglage-ressort

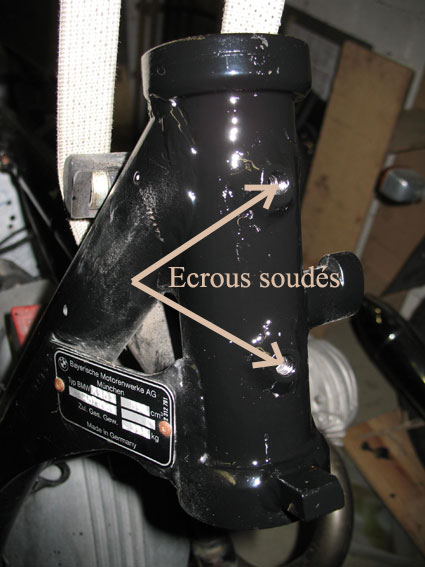

Ecrous-soudes

Ecrous-soudes

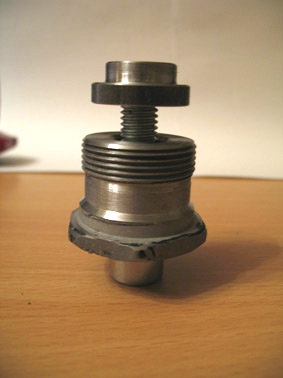

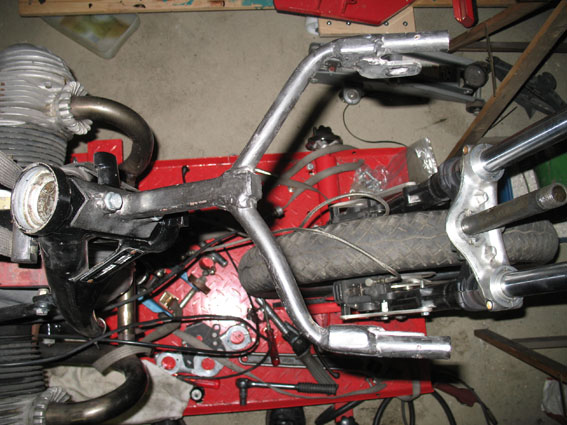

La fixation de l’araignée se fait avec 2 écrous soudés sur la colonne de direction. Ci dessus le système de bandage des ressorts de fourche avant, système qui permet aussi un montage plus facile.

Araignee

Araignee
